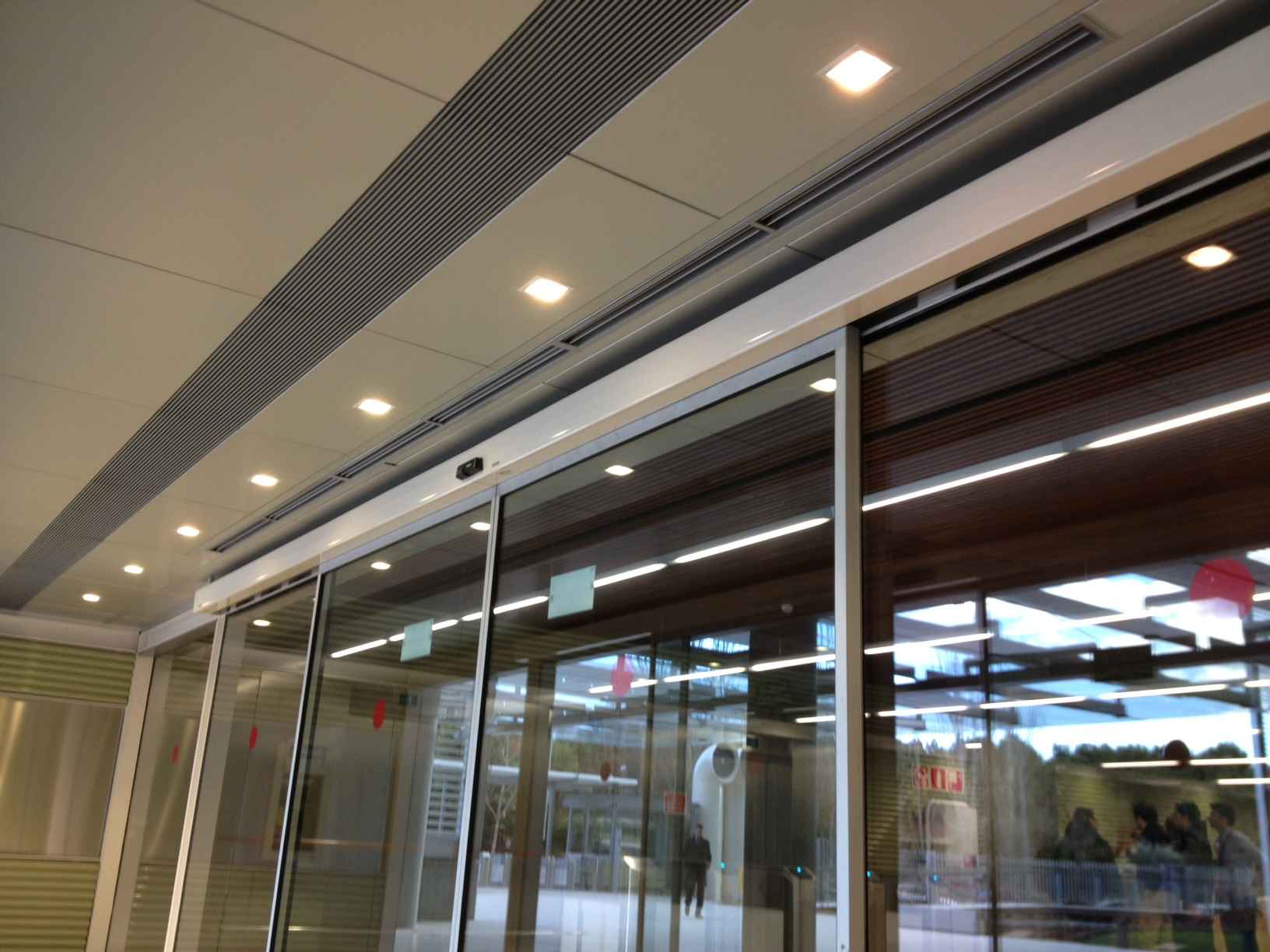

WINDBOX is een compact en robuust luchtgordijn van ons standaard assortiment met een tijdloos en oogstrelend ontwerp. Het is een geschikt luchtgordijn voor alle soorten commerciële en industriële ingangen. Door het gebruik van een reeks apparaten is het WINDBOX-luchtgordijn verkrijgbaar met maximaal negen verschillende installatieconfiguraties en samen met een breed scala aan mogelijke afwerkingen, is het een uiterst veelzijdig luchtgordijn.
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | m³/h |
---|---|---|---|
M 1000 A | 1800 | 2,5-3,5 | - |
M 1500 A | 2700 | 2,5-3,5 | - |
M 2000 A | 3600 | 2,5-3,5 | - |
M 2500 A | 4500 | 2,5-3,5 | - |
M 3000 A | 5400 | 2,5-3,5 | - |
ECM 1000 A | 1840 | 2,5-3,8 | - |
ECM 1500 A | 2760 | 2,5-3,8 | - |
ECM 2000 A | 3680 | 2,5-3,8 | - |
ECM 2500 A | 4600 | 2,5-3,8 | - |
ECM 3000 A | 5520 | 2,5-3,8 | - |
G 1000 A | 2400 | 3-4 | - |
G 1500 A | 3200 | 3-4 | - |
G 2000 A | 4800 | 3-4 | - |
G 2500 A | 5600 | 3-4 | - |
G 3000 A | 6400 | 3-4 | - |
ECG 1000 A | 2700 | 3-4,2 | - |
ECG 1500 A | 3600 | 3-4,2 | - |
ECG 2000 A | 5400 | 3-4,2 | - |
ECG 2500 A | 6300 | 3-4,2 | - |
ECG 3000 A | 7200 | 3-4,2 | - |
Model | nominale luchtstroom m³/h | elektrische warmte capaciteit 400Vx1 kW | geadviseerde installatiehoogte m | kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|
M 1000 E | 1800 | 3/6/9 | 2,5-3,5 | - | ||||
M 1500 E | 2700 | 4/8/12 | 2,5-3,5 | - | ||||
M 2000 E | 3600 | 6/12/18 | 2,5-3,5 | - | ||||
M 2500 E | 4500 | 6/12/18 | 2,5-3,5 | - | ||||
M 3000 E | 5400 | 8/16/24 | 2,5-3,5 | - | ||||
ECM 1000 E | 1840 | 3/6/9 | 2,5-3,8 | - | ||||
ECM 1500 E | 2760 | 4/8/12 | 2,5-3,8 | - | ||||
ECM 2000 E | 3680 | 6/12/18 | 2,5-3,8 | - | ||||
ECM 2500 E | 4600 | 6/12/18 | 2,5-3,8 | - | ||||
ECM 3000 E | 5520 | 8/16/24 | 2,5-3,8 | - | ||||
G 1000 E | 2400 | 5/10/15 | 3-4 | - | ||||
G 1500 E | 3200 | 7,5/15/22,5 | 3-4 | - | ||||
G 2000 E | 4800 | 10/20/30 | 3-4 | - | ||||
G 2500 E | 5600 | 10/20/30 | 3-4 | - | ||||
G 3000 E | 6400 | 10/20/30 | 3-4 | - | ||||
ECG 1000 E | 2700 | 5/10/15 | 3-4,2 | - | ||||
ECG 1500 E | 3600 | 7,5/15/22,5 | 3-4,2 | - | ||||
ECG 2000 E | 5400 | 10/20/30 | 3-4,2 | - | ||||
ECG 2500 E | 6300 | 10/20/30 | 3-4,2 | - | ||||
ECG 3000 E | 7200 | 10/20/30 | 3-4,2 | - |
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | Verwarmingscapaciteit 80/60ºC kW | Verwarmingscapaciteit 60/40ºC kW | verwarmingscapaciteit 50/40ºC kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|---|
M 1000 P64 | 1660 | 2,5-3,5 | - | 8,56 | - | - | |||
M 1000 P54 | 1660 | 2,5-3,5 | - | - | 8,52 | - | |||
M 1000 P86 | 1660 | 2,5-3,5 | 9,17 | - | - | - | |||
M 1500 P64 | 2490 | 2,5-3,5 | - | 13,69 | - | - | |||
M 1500 P54 | 2490 | 2,5-3,5 | - | - | 14,34 | - | |||
M 1500 P86 | 2490 | 2,5-3,5 | 14,26 | - | - | - | |||
M 2000 P64 | 3320 | 2,5-3,5 | - | 18,26 | - | - | |||
M 2000 P54 | 3320 | 2,5-3,5 | - | - | 18,65 | - | |||
M 2000 P86 | 3320 | 2,5-3,5 | 20,65 | - | - | - | |||
M 2500 P64 | 4150 | 2,5-3,5 | - | 22,12 | - | - | |||
M 2500 P54 | 4150 | 2,5-3,5 | - | - | 24,32 | - | |||
M 2500 P86 | 4150 | 2,5-3,5 | 26,92 | - | - | - | |||
M 3000 P64 | 4980 | 2,5-3,5 | - | 28,37 | - | - | |||
M 3000 P54 | 4980 | 2,5-3,5 | - | - | 29,77 | - | |||
M 3000 P86 | 4980 | 2,5-3,5 | 33,24 | - | - | - | |||
ECM 1000 P64 | 1720 | 2,5-3,8 | - | 8,77 | - | - | |||
ECM 1000 P54 | 1720 | 2,5-3,8 | - | - | 8,74 | - | |||
ECM 1000 P86 | 1720 | 2,5-3,8 | 9,38 | - | - | - | |||
ECM 1500 P64 | 2580 | 2,5-3,8 | - | 14,02 | - | - | |||
ECM 1500 P54 | 2580 | 2,5-3,8 | - | - | 14,71 | - | |||
ECM 1500 P86 | 2580 | 2,5-3,8 | 14,58 | - | - | - | |||
ECM 2000 P64 | 3440 | 2,5-3,8 | - | 18,7 | - | - | |||
ECM 2000 P54 | 3440 | 2,5-3,8 | - | - | 19,13 | - | |||
ECM 2000 P86 | 3440 | 2,5-3,8 | 21,12 | - | - | - | |||
ECM 2500 P64 | 4300 | 2,5-3,8 | - | 23,33 | - | - | |||
ECM 2500 P54 | 4300 | 2,5-3,8 | - | - | 24,95 | - | |||
ECM 2500 P86 | 4300 | 2,5-3,8 | 27,53 | - | - | - | |||
ECM 3000 P64 | 5160 | 2,5-3,8 | - | 29,05 | - | - | |||
ECM 3000 P54 | 5160 | 2,5-3,8 | - | - | 30,54 | - | |||
ECM 3000 P86 | 5160 | 2,5-3,8 | 40 | - | - | - | |||
G 1000 P64 | 2250 | 3-4 | - | 10,42 | - | - | |||
G 1000 P54 | 2250 | 3-4 | - | - | 10,56 | - | |||
G 1000 P86 | 2250 | 3-4 | 11,04 | - | - | - | |||
G 1500 P64 | 3000 | 3-4 | - | 15,47 | - | - | |||
G 1500 P54 | 3000 | 3-4 | - | - | 16,37 | - | |||
G 1500 P86 | 3000 | 3-4 | 16,02 | - | - | - | |||
G 2000 P64 | 4500 | 3-4 | - | 22,29 | - | - | |||
G 2000 P54 | 4500 | 3-4 | - | - | 23,15 | - | |||
G 2000 P86 | 4500 | 3-4 | 24,92 | - | - | - | |||
G 2500 P64 | 5250 | 3-4 | - | 26,61 | - | - | |||
G 2500 P54 | 5250 | 3-4 | - | - | 28,76 | - | |||
G 2500 P86 | 5250 | 3-4 | 31,16 | - | - | - | |||
G 3000 P64 | 6000 | 3-4 | - | 32,1 | - | - | |||
G 3000 P54 | 6000 | 3-4 | - | - | 34,03 | - | |||
G 3000 P86 | 6000 | 3-4 | 37,35 | - | - | - | |||
ECG 1000 P64 | 2550 | 3-4,2 | - | 11,27 | - | - | |||
ECG 1000 P54 | 2550 | 3-4,2 | - | - | 11,5 | - | |||
ECG 1000 P86 | 2550 | 3-4,2 | 11,89 | - | - | - | |||
ECG 1500 P64 | 3400 | 3-4,2 | - | 16,77 | - | - | |||
ECG 1500 P54 | 3400 | 3-4,2 | - | - | 17,86 | - | |||
ECG 1500 P86 | 3400 | 3-4,2 | 17,29 | - | - | - | |||
ECG 2000 P64 | 5100 | 3-4,2 | - | 24,14 | - | - | |||
ECG 2000 P54 | 5100 | 3-4,2 | - | - | 25,24 | - | |||
ECG 2000 P86 | 5100 | 3-4,2 | 26,86 | - | - | - | |||
ECG 2500 P64 | 5950 | 3-4,2 | - | 28,84 | - | - | |||
ECG 2500 P54 | 5950 | 3-4,2 | - | - | 31,38 | - | |||
ECG 2500 P86 | 5950 | 3-4,2 | 33,63 | - | - | - | |||
ECG 3000 P64 | 6800 | 3-4,2 | - | 34,81 | - | - | |||
ECG 3000 P54 | 6800 | 3-4,2 | - | - | 37,16 | - | |||
ECG 3000 P86 | 6800 | 3-4,2 | 40,34 | - | - | - |
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | m³/h |
---|---|---|---|
ECM 1000 A | 1840 | 2,5-3,8 | - |
ECM 1500 A | 2760 | 2,5-3,8 | - |
ECM 2000 A | 3680 | 2,5-3,8 | - |
ECM 2500 A | 4600 | 2,5-3,8 | - |
ECM 3000 A | 5520 | 2,5-3,8 | - |
ECG 1000 A | 2700 | 3-4,2 | - |
ECG 1500 A | 3600 | 3-4,2 | - |
ECG 2000 A | 5400 | 3-4,2 | - |
ECG 2500 A | 6300 | 3-4,2 | - |
ECG 3000 A | 7200 | 3-4,2 | - |
Model | nominale luchtstroom m³/h | elektrische warmte capaciteit 400Vx1 kW | geadviseerde installatiehoogte m | kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|
ECM 1000 E | 1840 | 3/6/9 | 2,5-3,8 | - | ||||
ECM 1500 E | 2760 | 4/8/12 | 2,5-3,8 | - | ||||
ECM 2000 E | 3680 | 6/12/18 | 2,5-3,8 | - | ||||
ECM 2500 E | 4600 | 6/12/18 | 2,5-3,8 | - | ||||
ECM 3000 E | 5520 | 8/16/24 | 2,5-3,8 | - | ||||
ECG 1000 E | 2700 | 5/10/15 | 3-4,2 | - | ||||
ECG 1500 E | 3600 | 7,5/15/22,5 | 3-4,2 | - | ||||
ECG 2000 E | 5400 | 10/20/30 | 3-4,2 | - | ||||
ECG 2500 E | 6300 | 10/20/30 | 3-4,2 | - | ||||
ECG 3000 E | 7200 | 10/20/30 | 3-4,2 | - |
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | Verwarmingscapaciteit 80/60ºC kW | Verwarmingscapaciteit 60/40ºC kW | verwarmingscapaciteit 50/40ºC kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|---|
ECM 1000 P64 | 1720 | 2,5-3,8 | - | 8,77 | - | - | |||
ECM 1000 P54 | 1720 | 2,5-3,8 | - | - | 8,74 | - | |||
ECM 1000 P86 | 1720 | 2,5-3,8 | 9,38 | - | - | - | |||
ECM 1500 P64 | 2580 | 2,5-3,8 | - | 14,02 | - | - | |||
ECM 1500 P54 | 2580 | 2,5-3,8 | - | - | 14,71 | - | |||
ECM 1500 P86 | 2580 | 2,5-3,8 | 14,58 | - | - | - | |||
ECM 2000 P64 | 3440 | 2,5-3,8 | - | 18,7 | - | - | |||
ECM 2000 P54 | 3440 | 2,5-3,8 | - | - | 19,13 | - | |||
ECM 2000 P86 | 3440 | 2,5-3,8 | 21,12 | - | - | - | |||
ECM 2500 P64 | 4300 | 2,5-3,8 | - | 23,33 | - | - | |||
ECM 2500 P54 | 4300 | 2,5-3,8 | - | - | 24,95 | - | |||
ECM 2500 P86 | 4300 | 2,5-3,8 | 27,53 | - | - | - | |||
ECM 3000 P64 | 5160 | 2,5-3,8 | - | 29,05 | - | - | |||
ECM 3000 P54 | 5160 | 2,5-3,8 | - | - | 30,54 | - | |||
ECM 3000 P86 | 5160 | 2,5-3,8 | 40 | - | - | - | |||
ECG 1000 P64 | 2550 | 3-4,2 | - | 11,27 | - | - | |||
ECG 1000 P54 | 2550 | 3-4,2 | - | - | 11,5 | - | |||
ECG 1000 P86 | 2550 | 3-4,2 | 11,89 | - | - | - | |||
ECG 1500 P64 | 3400 | 3-4,2 | - | 16,77 | - | - | |||
ECG 1500 P54 | 3400 | 3-4,2 | - | - | 17,86 | - | |||
ECG 1500 P86 | 3400 | 3-4,2 | 17,29 | - | - | - | |||
ECG 2000 P64 | 5100 | 3-4,2 | - | 24,14 | - | - | |||
ECG 2000 P54 | 5100 | 3-4,2 | - | - | 25,24 | - | |||
ECG 2000 P86 | 5100 | 3-4,2 | 26,86 | - | - | - | |||
ECG 2500 P64 | 5950 | 3-4,2 | - | 28,84 | - | - | |||
ECG 2500 P54 | 5950 | 3-4,2 | - | - | 31,38 | - | |||
ECG 2500 P86 | 5950 | 3-4,2 | 33,63 | - | - | - | |||
ECG 3000 P64 | 6800 | 3-4,2 | - | 34,81 | - | - | |||
ECG 3000 P54 | 6800 | 3-4,2 | - | - | 37,16 | - | |||
ECG 3000 P86 | 6800 | 3-4,2 | 40,34 | - | - | - |
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | m³/h |
---|---|---|---|
M 1000 A 60Hz CSA | 1720 | 2,5-3,5 | 1620 |
M 1500 A 60Hz CSA | 2580 | 2,5-3,5 | 2430 |
M 2000 A 60Hz CSA | 3440 | 2,5-3,5 | 3240 |
M 2500 A 60Hz CSA | 4300 | 2,5-3,5 | 4050 |
M 3000 A 60Hz CSA | 5160 | 2,5-3,5 | 4860 |
G 1000 A 60Hz CSA | 2280 | 3-4 | 2145 |
G 1500 A 60Hz CSA | 3040 | 3-4 | 2860 |
G 2000 A 60Hz CSA | 4560 | 3-4 | 4290 |
G 2500 A 60Hz CSA | 5320 | 3-4 | 5005 |
G 3000 A 60Hz CSA | 6080 | 3-4 | 5720 |
ECG 1000 A 60Hz CSA | 2600 | 3-4,2 | 2445 |
ECG 1500 A 60Hz CSA | 3470 | 3-4,2 | 3260 |
ECG 2000 A 60Hz CSA | 5200 | 3-4,2 | 4890 |
ECG 2500 A 60Hz CSA | 6070 | 3-4,2 | 5705 |
ECG 3000 A 60Hz CSA | 6940 | 3-4,2 | 6520 |
Model | nominale luchtstroom m³/h | elektrische warmte capaciteit 400Vx1 kW | geadviseerde installatiehoogte m | kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|
M 1000 E 60Hz 208V-1 208V-3 CSA | 1590 | - | 2,5-3,5 | 1590 | ||||
M 1000 E 60Hz 240V-1 208V-3 CSA | 1690 | - | 2,5-3,5 | - | ||||
M 1000 E 60Hz 208V-1 480V-3 CSA | 1590 | - | 2,5-3,5 | 1590 | ||||
M 1000 E 60Hz 240V-1 480V-3 CSA | 1690 | - | 2,5-3,5 | - | ||||
M 1000 E 60Hz 208V-1 575V-3 CSA | 1590 | - | 2,5-3,5 | 1590 | ||||
M 1000 E 60Hz 240V-1 575V-3 CSA | 1690 | - | 2,5-3,5 | - | ||||
M 1500 E 60Hz 208V-1 208V-3 CSA | 2385 | - | 2,5-3,5 | 2385 | ||||
M 1500 E 60Hz 240V-1 208V-3 CSA | 2535 | - | 2,5-3,5 | - | ||||
M 1500 E 60Hz 208V-1 480V-3 CSA | 2385 | - | 2,5-3,5 | 2385 | ||||
M 1500 E 60Hz 240V-1 480V-3 CSA | 2535 | - | 2,5-3,5 | - | ||||
M 1500 E 60Hz 208V-1 575V-3 CSA | 2385 | - | 2,5-3,5 | 2385 | ||||
M 1500 E 60Hz 240V-1 575V-3 CSA | 2535 | - | 2,5-3,5 | - | ||||
M 2000 E 60Hz 208V-1 208V-3 CSA | 3180 | - | 2,5-3,5 | 3180 | ||||
M 2000 E 60Hz 240V-1 208V-3 CSA | 3380 | - | 2,5-3,5 | - | ||||
M 2000 E 60Hz 208V-1 480V-3 CSA | 3180 | - | 2,5-3,5 | 3180 | ||||
M 2000 E 60Hz 240V-1 480V-3 CSA | 3380 | - | 2,5-3,5 | - | ||||
M 2000 E 60Hz 208V-1 575V-3 CSA | 3180 | - | 2,5-3,5 | 3180 | ||||
M 2000 E 60Hz 240V-1 575V-3 CSA | 3380 | - | 2,5-3,5 | - | ||||
M 2500 E 60Hz 208V-1 208V-3 CSA | 3975 | - | 2,5-3,5 | 3975 | ||||
M 2500 E 60Hz 240V-1 208V-3 CSA | 4225 | - | 2,5-3,5 | - | ||||
M 2500 E 60Hz 208V-1 480V-3 CSA | 3975 | - | 2,5-3,5 | 3975 | ||||
M 2500 E 60Hz 240V-1 480V-3 CSA | 4225 | - | 2,5-3,5 | - | ||||
M 2500 E 60Hz 208V-1 575V-3 CSA | 3975 | - | 2,5-3,5 | 3975 | ||||
M 2500 E 60Hz 240V-1 575V-3 CSA | 4225 | - | 2,5-3,5 | - | ||||
M 3000 E 60Hz 208V-1 208V-3 CSA | 4770 | - | 2,5-3,5 | 4770 | ||||
M 3000 E 60Hz 240V-1 208V-3 CSA | 5070 | - | 2,5-3,5 | - | ||||
M 3000 E 60Hz 208V-1 480V-3 CSA | 4770 | - | 2,5-3,5 | 4770 | ||||
M 3000 E 60Hz 240V-1 480V-3 CSA | 5070 | - | 2,5-3,5 | - | ||||
M 3000 E 60Hz 208V-1 575V-3 CSA | 4770 | - | 2,5-3,5 | 4770 | ||||
M 3000 E 60Hz 240V-1 575V-3 CSA | 5070 | - | 2,5-3,5 | - | ||||
G 1000 E 60Hz 208V-1 208V-3 CSA | 2115 | - | 3-4 | 2115 | ||||
G 1000 E 60Hz 240V-1 208V-3 CSA | 2250 | - | 3-4 | - | ||||
G 1000 E 60Hz 208V-1 480V-3 CSA | 2115 | - | 3-4 | 2115 | ||||
G 1000 E 60Hz 240V-1 480V-3 CSA | 2250 | - | 3-4 | - | ||||
G 1000 E 60Hz 208V-1 575V-3 CSA | 2115 | - | 3-4 | 2115 | ||||
G 1000 E 60Hz 240V-1 575V-3 CSA | 2250 | - | 3-4 | - | ||||
G 1500 E 60Hz 208V-1 208V-3 CSA | 2820 | - | 3-4 | 2820 | ||||
G 1500 E 60Hz 240V-1 208V-3 CSA | 3000 | - | 3-4 | - | ||||
G 1500 E 60Hz 208V-1 480V-3 CSA | 2820 | - | 3-4 | 2820 | ||||
G 1500 E 60Hz 240V-1 480V-3 CSA | 3000 | - | 3-4 | - | ||||
G 1500 E 60Hz 208V-1 575V-3 CSA | 2820 | - | 3-4 | 2820 | ||||
G 1500 E 60Hz 240V-1 575V-3 CSA | 3000 | - | 3-4 | - | ||||
G 2000 E 60Hz 208V-1 208V-3 CSA | 4230 | - | 3-4 | 4230 | ||||
G 2000 E 60Hz 240V-1 208V-3 CSA | 4500 | - | 3-4 | - | ||||
G 2000 E 60Hz 208V-1 480V-3 CSA | 4230 | - | 3-4 | 4230 | ||||
G 2000 E 60Hz 240V-1 480V-3 CSA | 4500 | - | 3-4 | - | ||||
G 2000 E 60Hz 208V-1 575V-3 CSA | 4230 | - | 3-4 | 4230 | ||||
G 2000 E 60Hz 240V-1 575V-3 CSA | 4500 | - | 3-4 | - | ||||
G 2500 E 60Hz 208V-1 208V-3 CSA | 4935 | - | 3-4 | 4935 | ||||
G 2500 E 60Hz 240V-1 208V-3 CSA | 5250 | - | 3-4 | - | ||||
G 2500 E 60Hz 208V-1 480V-3 CSA | 4935 | - | 3-4 | 4935 | ||||
G 2500 E 60Hz 240V-1 480V-3 CSA | 5250 | - | 3-4 | - | ||||
G 2500 E 60Hz 208V-1 575V-3 CSA | 4935 | - | 3-4 | 4935 | ||||
G 2500 E 60Hz 240V-1 575V-3 CSA | 5250 | - | 3-4 | - | ||||
G 3000 E 60Hz 208V-1 208V-3 CSA | 5640 | - | 3-4 | 5640 | ||||
G 3000 E 60Hz 240V-1 208V-3 CSA | 6000 | - | 3-4 | - | ||||
G 3000 E 60Hz 208V-1 480V-3 CSA | 5640 | - | 3-4 | 5640 | ||||
G 3000 E 60Hz 240V-1 480V-3 CSA | 6000 | - | 3-4 | - | ||||
G 3000 E 60Hz 208V-1 575V-3 CSA | 5640 | - | 3-4 | 5640 | ||||
G 3000 E 60Hz 240V-1 575V-3 CSA | 6000 | - | 3-4 | - | ||||
ECG 1000 E 60Hz 208V-1 208V-3 CSA | 2415 | - | 3-4,2 | 2415 | ||||
ECG 1000 E 60Hz 240V-1 208V-3 CSA | 2550 | - | 3-4,2 | - | ||||
ECG 1000 E 60Hz 208V-1 480V-3 CSA | 2415 | - | 3-4,2 | 2415 | ||||
ECG 1000 E 60Hz 240V-1 480V-3 CSA | 2550 | - | 3-4,2 | - | ||||
ECG 1000 E 60Hz 208V-1 575V-3 CSA | 2415 | - | 3-4,2 | 2415 | ||||
ECG 1000 E 60Hz 240V-1 575V-3 CSA | 2550 | - | 3-4,2 | - | ||||
ECG 1500 E 60Hz 208V-1 208V-3 CSA | 3220 | - | 3-4,2 | 3220 | ||||
ECG 1500 E 60Hz 240V-1 208V-3 CSA | 3400 | - | 3-4,2 | - | ||||
ECG 1500 E 60Hz 208V-1 480V-3 CSA | 3220 | - | 3-4,2 | 3220 | ||||
ECG 1500 E 60Hz 240V-1 480V-3 CSA | 3400 | - | 3-4,2 | - | ||||
ECG 1500 E 60Hz 208V-1 575V-3 CSA | 3220 | - | 3-4,2 | 3220 | ||||
ECG 1500 E 60Hz 240V-1 575V-3 CSA | 3400 | - | 3-4,2 | - | ||||
ECG 2000 E 60Hz 208V-1 208V-3 CSA | 4830 | - | 3-4,2 | 4830 | ||||
ECG 2000 E 60Hz 240V-1 208V-3 CSA | 5100 | - | 3-4,2 | - | ||||
ECG 2000 E 60Hz 208V-1 480V-3 CSA | 4830 | - | 3-4,2 | 4830 | ||||
ECG 2000 E 60Hz 240V-1 480V-3 CSA | 5100 | - | 3-4,2 | - | ||||
ECG 2000 E 60Hz 208V-1 575V-3 CSA | 4830 | - | 3-4,2 | 4830 | ||||
ECG 2000 E 60Hz 240V-1 575V-3 CSA | 5100 | - | 3-4,2 | - | ||||
ECG 2500 E 60Hz 208V-1 208V-3 CSA | 5635 | - | 3-4,2 | 5635 | ||||
ECG 2500 E 60Hz 240V-1 208V-3 CSA | 5950 | - | 3-4,2 | - | ||||
ECG 2500 E 60Hz 208V-1 480V-3 CSA | 5635 | - | 3-4,2 | 5635 | ||||
ECG 2500 E 60Hz 240V-1 480V-3 CSA | 5950 | - | 3-4,2 | - | ||||
ECG 2500 E 60Hz 208V-1 575V-3 CSA | 5635 | - | 3-4,2 | 5635 | ||||
ECG 2500 E 60Hz 240V-1 575V-3 CSA | 5950 | - | 3-4,2 | - | ||||
ECG 3000 E 60Hz 208V-1 208V-3 CSA | 6440 | - | 3-4,2 | 6440 | ||||
ECG 3000 E 60Hz 240V-1 208V-3 CSA | 6800 | - | 3-4,2 | - | ||||
ECG 3000 E 60Hz 208V-1 480V-3 CSA | 6440 | - | 3-4,2 | 6440 | ||||
ECG 3000 E 60Hz 240V-1 480V-3 CSA | 6800 | - | 3-4,2 | - | ||||
ECG 3000 E 60Hz 208V-1 575V-3 CSA | 6440 | - | 3-4,2 | 6440 | ||||
ECG 3000 E 60Hz 240V-1 575V-3 CSA | 6800 | - | 3-4,2 | - |
Model | nominale luchtstroom m³/h | geadviseerde installatiehoogte m | Verwarmingscapaciteit 80/60ºC kW | Verwarmingscapaciteit 60/40ºC kW | verwarmingscapaciteit 50/40ºC kW | kW | kW | kW | m³/h |
---|---|---|---|---|---|---|---|---|---|
M 1000 P86 60Hz CSA | 1660 | 2,5-3,5 | 7.46 | - | - | 1560 | |||
M 1000 P64 60Hz CSA | 1660 | 2,5-3,5 | - | 8.15 | - | 1560 | |||
M 1000 P54 60Hz CSA | 1660 | 2,5-3,5 | - | - | 8.12 | 1560 | |||
M 1500 P86 60Hz CSA | 2490 | 2,5-3,5 | 14.26 | - | - | 2340 | |||
M 1500 P64 60Hz CSA | 2490 | 2,5-3,5 | - | 13.04 | - | 2340 | |||
M 1500 P54 60Hz CSA | 2490 | 2,5-3,5 | - | - | 13.66 | 2340 | |||
M 2000 P86 60Hz CSA | 3320 | 2,5-3,5 | 20.65 | - | - | 3120 | |||
M 2000 P64 60Hz CSA | 3320 | 2,5-3,5 | - | 17.39 | - | 3120 | |||
M 2000 P54 60Hz CSA | 3320 | 2,5-3,5 | - | - | 17.76 | 3120 | |||
M 2500 P86 60Hz CSA | 4150 | 2,5-3,5 | 26.92 | - | - | 3900 | |||
M 2500 P64 60Hz CSA | 4150 | 2,5-3,5 | - | 21.69 | - | 3900 | |||
M 2500 P54 60Hz CSA | 4150 | 2,5-3,5 | - | - | 23.16 | 3900 | |||
M 3000 P86 60Hz CSA | 4980 | 2,5-3,5 | 33.23 | - | - | 4680 | |||
M 3000 P64 60Hz CSA | 4980 | 2,5-3,5 | - | 27.01 | - | 4680 | |||
M 3000 P54 60Hz CSA | 4980 | 2,5-3,5 | - | - | 28.35 | 4680 | |||
G 1000 P86 60Hz CSA | 2190 | 3-4 | 10.86 | - | - | 2055 | |||
G 1000 P64 60Hz CSA | 2190 | 3-4 | - | 9.75 | - | 2055 | |||
G 1000 P54 60Hz CSA | 2190 | 3-4 | - | - | 9.87 | 2055 | |||
G 1500 P86 60Hz CSA | 2920 | 3-4 | 15.76 | - | - | 2740 | |||
G 1500 P64 60Hz CSA | 2920 | 3-4 | - | 14.48 | - | 2740 | |||
G 1500 P54 60Hz CSA | 2920 | 3-4 | - | - | 15.3 | 2740 | |||
G 2000 P86 60Hz CSA | 4380 | 3-4 | 24.51 | - | - | 4110 | |||
G 2000 P64 60Hz CSA | 4380 | 3-4 | - | 20.86 | - | 4110 | |||
G 2000 P54 60Hz CSA | 4380 | 3-4 | - | - | 21.64 | 4110 | |||
G 2500 P86 60Hz CSA | 5110 | 3-4 | 30.64 | - | - | 4795 | |||
G 2500 P64 60Hz CSA | 5110 | 3-4 | - | 24.9 | - | 4795 | |||
G 2500 P54 60Hz CSA | 5110 | 3-4 | - | - | 26.88 | 4795 | |||
G 3000 P86 60Hz CSA | 5840 | 3-4 | 36.73 | - | - | 5480 | |||
G 3000 P64 60Hz CSA | 5840 | 3-4 | - | 30.03 | - | 5480 | |||
G 3000 P54 60Hz CSA | 5840 | 3-4 | - | - | 31.79 | 5480 | |||
ECG 1000 P86 60Hz CSA | 2500 | 3-4,2 | 11.74 | - | - | 2355 | |||
ECG 1000 P64 60Hz CSA | 2500 | 3-4,2 | - | 10.59 | - | 2355 | |||
ECG 1000 P54 60Hz CSA | 2500 | 3-4,2 | - | - | 10.8 | 2355 | |||
ECG 1500 P86 60Hz CSA | 3340 | 3-4,2 | 17.09 | - | - | 3140 | |||
ECG 1500 P64 60Hz CSA | 3340 | 3-4,2 | - | 15.78 | - | 3140 | |||
ECG 1500 P54 60Hz CSA | 3340 | 3-4,2 | - | - | 16.8 | 3140 | |||
ECG 2000 P86 60Hz CSA | 5000 | 3-4,2 | 26.54 | - | - | 4710 | |||
ECG 2000 P64 60Hz CSA | 5000 | 3-4,2 | - | 22.7 | - | 4710 | |||
ECG 2000 P54 60Hz CSA | 5000 | 3-4,2 | - | - | 23.71 | 4710 | |||
ECG 2500 P86 60Hz CSA | 5840 | 3-4,2 | 32.25 | - | - | 5495 | |||
ECG 2500 P64 60Hz CSA | 5840 | 3-4,2 | - | 27.14 | - | 5495 | |||
ECG 2500 P54 60Hz CSA | 5840 | 3-4,2 | - | - | 29.51 | 5495 | |||
ECG 3000 P86 60Hz CSA | 6680 | 3-4,2 | 39.9 | - | - | 6280 | |||
ECG 3000 P64 60Hz CSA | 6680 | 3-4,2 | - | 32.77 | - | 6280 | |||
ECG 3000 P54 60Hz CSA | 6680 | 3-4,2 | - | - | 34.96 | 6280 |
